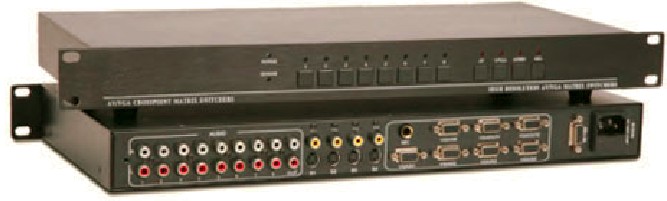

產品描述：

對輸入的各組（CVBS復合視頻和S-Video超級視頻）經切換后，轉換成計算機視頻信號，并可以設置三種分辨率：SVGA 800×600 ＠60Hz，XVA 1024×768 ＠60Hz，  SXGA 1280×1024 ＠60Hz；

能適應各種制式（包括NTST、PAL、SECAM）的CVBS（復合視頻）和S-VIDEO的信號源；

設有三路話筒輸入（前面板一路、后面板兩路），設有獨立的話筒音量電路，并可將話筒插入到主音頻信號中；

帶4路高帶寬VGA輸入號切換功能；

支持VIDEO（CVBS），S-Video的亮度，對比度，飽和度可調；

具有紅外遙控功能，串行控制功能；

內部帶有記憶器，帶斷電恢復功能；

具有紅外遙控功能和RS232通信功能；

可機架安裝的1U金屬機箱。

內置國際通用電源。

視頻

增益：0 dB；

(-3dB)帶寬：AV視頻：150MHz，S-vdieo視頻：150 MHz，VGA視頻：300Mhz；

多通道對一通道串擾和：-50dB @5 MHz， -45dB @10 MHz；

微分相位誤差：0.1%, 3.58-4.43MHz；

微分增益誤差：0.1度, 3.58-4.43MHz；

最大傳輸延時：5nS(±1nS)；

切換速度：200ns（最長時間）；

視頻制式：NTSC3.58，NTSC4.43，PAL，SECAM；

信號類型：VGA, S-video, 復合視頻（CVBS）；

視頻輸入

接口：BNC母接口；

最小/最大電平：模擬信號：-3V/3V；

阻抗：75 Ω；

回波損耗：-30dB@5MHz；

信號強度：1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p：  R-Y 與B-Y成分視頻、 S-video；

VGA視頻輸出

接口：15-PIN HD母接口；

最小/最大電平：-2.0V/2.0V；

阻抗：75 Ω；

回波損耗：<40dB@5MHz；

直流補償：最大±5mV；

VGA同步信號

輸入/輸出信號類型：RGBHV, RGBS, RGsB, RsGsBs, 復合視頻，成分視頻，分量視頻；

輸入電平：0.5V-5.0Vp-p,:4.0Vp-p 正常；

輸出電平：AGC-TTL：5Vp-p，unterminated；

輸入阻抗：510Ω；

輸出阻抗：75Ω；

最大傳輸延時：水平：90ns 垂直：160ns；

最大上升/下降時間：4ns；

極性：正或負（與輸入完全一致）；

音頻信號

輸入/輸出接口：8路RCA非平衡音頻輸入，4路3.5mm接頭的非平衡輸出；

增益：0dB；

頻率響應：20Hz~20kHz；

總諧波失真+噪聲：0.05%@1kHz（額定電壓下）；

信噪比(S/N)：> 8dB全頻帶；

立體聲分離度： > 80dB@1kHz；

共態抑制比(CMRR)：75dB@:20Hz ~ 20 kHz；

信號類型：立體聲；

增益誤差：±0.5dB @20Hz ~ 20 kHz；

VGA水平頻率響應：50Hz-200KHz；

VGA垂直頻率響應：50Hz-200Hz；
