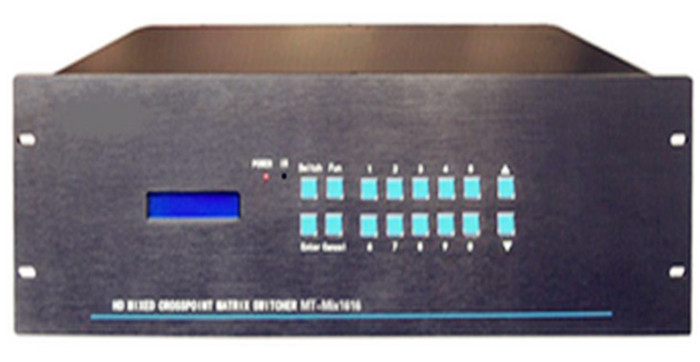

產品名稱：混合矩陣切換器

產品品牌：CHANSTEK/創思特

產品型號：CMT-MIX1616

技術參數：

支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡輸入；

支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI任意板卡輸出；

采用Contrex嵌入式處理器控制，運行速度更快，系統更穩定；

采用液晶顯示屏，可顯示設備各通道的切換狀態、支持一鍵快速查詢功能，方便察看矩陣的切換狀態；

具有掉電記憶功能帶有斷電現場保護，上電自動恢復關機前狀態；

數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；

電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；

特有TCP/IP網絡控制管理功能，能通過以太網控制(選配)；

具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用；

采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果；

輸入帶有自動均衡，有效減少因為線路傳輸而導致的確定性抖動（ISI）；

采用數字同步識別處理（DSIP）技術；

全貼片SMT工藝，特有ESD靜電保護功能；

兼容市場所有同類產品的代碼和指令；

可設置ID地址實現多機級聯，最多可以級聯255臺矩陣。

國際通用寬電壓設計，可適應交流110～240V，50/60Hz；

控制方式

按鍵控制：通過面板按鍵直接切換；

紅外遙控控制：使用紅外遙控器進行遙控切換；

艾瑪拓矩陣管理軟件：由I-MEET的專用矩陣管理軟件控制,連接接口可以使用      RS232、RS485接口或TCP/IP接口(選配)；

觸摸屏控制及面板：使用I-MEET的可編程觸摸屏連接即插即用；

板卡參數概述

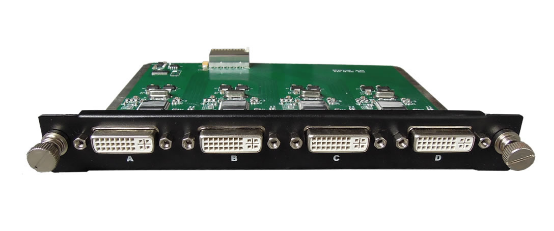

DVI輸入卡

每卡支持4路DVI-D格式信號輸入；

支持圖像分辨率1920x1200P60；

支持EDID 管理，每路輸入都可現場讀寫EDID；

點對點硬件無壓縮實時轉換；

傳輸距離大于20m；

具有輸入輸出預加載，切換速度更快；

即插即用，無需軟件，無需驅動；

最大功耗12W；

像素帶寬165MHz, 全數字；

接口帶寬5.25Gbps,全數字；

(Clock Jitter)<0.15 Tbit；

(Risetime )<0.3Tbit (20%--80%)；

(Falltime)<0.3Tbit (20%--80%)；

最大傳輸延時5nS(±1nS)；

信號強度T.M.D.S. +/- 0.4Vpp；

最小/最大電平T.M.D.S. 2.9V/3.3V；

阻抗50 Ω；

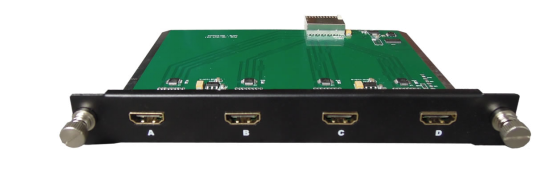

HDMI輸入卡

每卡支持4路HDMI格式信號輸入；

支持圖像分辨率1920x1200P60；

支持音頻輸入；

兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；

支持HDCP，支持藍光DVD；

支持EDID 管理，每路輸入都可現場讀寫EDID；

點對點硬件無壓縮實時轉換；

傳輸距離大于20m；

具有輸入輸出預加載，切換速度更快；

即插即用，無需軟件，無需驅動；

最大功耗12W；

像素帶寬165MHz, 全數字；

接口帶寬5.25Gbps,全數字；

(Clock Jitter)<0.15 Tbit；

(Risetime )<0.3Tbit (20%--80%)；

(Falltime)<0.3Tbit (20%--80%)；

最大傳輸延時5nS(±1nS)；

信號強度T.M.D.S. +/- 0.4Vpp；

最小/最大電平T.M.D.S. 2.9V/3.3V；

阻抗50 Ω；

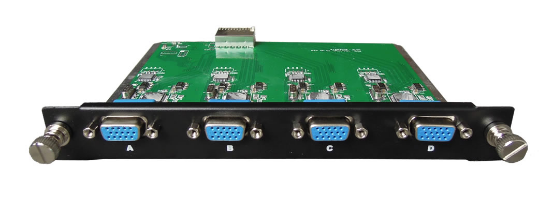

VGA輸入卡及分量輸入卡

每卡支持4路信號輸入；

兼容VGA信號及分量信號，支持兩種信號輸入；

每卡支持4路信號輸入；

支持圖像分辨率1920x1200P60；

輸入阻抗75Ω

接口為DB15母頭

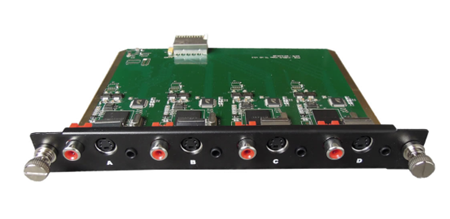

AV（CVBS）復合視頻輸入卡

每卡支持4路信號輸入；

支持視頻及音頻同時輸入；

視頻采用BNC接口，音頻采用3.5音頻接頭；

24位真彩色像素格式；

3D去隔行,3D降噪,自動黑電平控制；

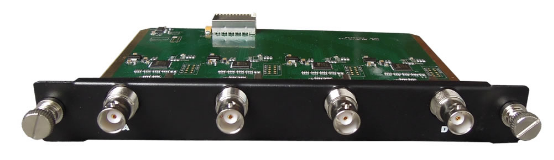

SDI輸入卡

每卡支持4路信號輸入；

兼容3G*SDI/HD-SDI/SD-SDI

支持1200*1920@60HZ高分辨率

具有輸入輸出預加載，切換速度更快

即插即用，無需軟件，無需驅動

接口類型為BNC

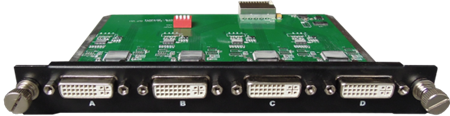

DVI/VGA/色差輸出卡

每卡支持4路信號輸出；

采用DVI-I接口，可同時輸出DVI及VGA信號，兼容色差信號；

支持圖像分辨率1920x1200P60；

支持EDID 管理，可通過每路輸出接口現場讀取顯示設備的EDID；

點對點硬件無壓縮實時轉換；

傳輸距離大于20m；

具有輸入輸出預加載，切換速度更快；

即插即用，無需軟件，無需驅動；

最大功耗12W；

像素帶寬165MHz, 全數字；

接口帶寬5.25Gbps,全數字；

(Clock Jitter)<0.15 Tbit；

(Risetime )<0.3Tbit (20%--80%)；

(Falltime)<0.3Tbit (20%--80%)；

最大傳輸延時5nS(±1nS)；

信號強度T.M.D.S. +/- 0.4Vpp；

最小/最大電平T.M.D.S. 2.9V/3.3V；

數字阻抗為50 Ω；

模擬阻抗為75 Ω；

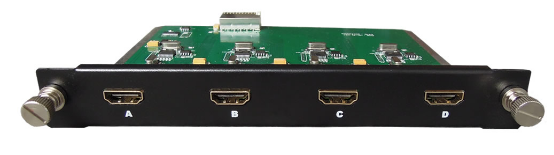

HDMI輸出卡

每卡支持4路信號輸出；

支持音頻輸出；

兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；

支持EDID 管理，每路輸出接口都可現場讀取顯示設備的EDID；

點對點硬件無壓縮實時轉換；

傳輸距離大于20m；

具有輸入輸出預加載，切換速度更快；

即插即用，無需軟件，無需驅動；

最大功耗12W；

像素帶寬165MHz, 全數字；

接口帶寬5.25Gbps,全數字；

(Clock Jitter)<0.15 Tbit；

(Risetime )<0.3Tbit (20%--80%)；

(Falltime)<0.3Tbit (20%--80%)；

最大傳輸延時5nS(±1nS)；

信號強度T.M.D.S. +/- 0.4Vpp；

最小/最大電平T.M.D.S. 2.9V/3.3V；

阻抗50 Ω；
